Vojenské znalosti: Raketa vzduch-vzduch R-73

Práce na raketě R-73 začaly v roce 1973 s cílem nahradit střelu R-60 (AA-8 ‚Aphid‘). R-60 byla považována za nejlehčí infračervenou střelu na světě, vážila pouhých 43,5 kilogramu, ale její malá hlavice o hmotnosti 3 kilogramy ji činila z velké části neúčinnou proti stíhacím letadlům. Po dvanácti letech vývoje byla R-73 v roce 1985 zařazena do výzbroje sovětského letectva.

V přídi R-73 se nachází infračervený zaměřovač, který je zodpovědný za přímé sledování cíle. Za ním se nacházejí čtyři bezkontaktní zapalovače, které umožňují detonaci střely, když se přiblíží k cíli. Za touto částí následují dvě řady kachen, umístěných postupně, což umožňuje rychlé změny směru. Dále se nachází řídicí jednotka a další senzory, následovaná bojovou hlavicí, poté pohonnou hmotou na tuhé palivo a raketovým motorem. V zadní části je střela kromě motoru vybavena čtyřmi stabilizačními žebry pro zajištění letové stability.

Součásti rakety R-73

Hledač střely R-73 je infračervený hledač, který sleduje teplo vyzařované letadlem – zejména z motorové části – a dokáže detekovat cíle až do úhlu 60 stupňů od středové zorné linie střely. R-73 je také vybavena funkcí „mimo záměr“. To znamená, že zaměřovač montovaný na helmu (HMS) umožňuje pilotovi jednoduše se podívat na cíl a vystřelit, aniž by musel otáčet letadlo směrem k němu. V tomto režimu se střela otáčí ve směru pilotova pohledu, zaměří se na svůj zaměřovač montovaný na nose a poté zaútočí na cíl.

Po znovusjednocení Německa v roce 1990 se několik raket R-73 dostalo do vlastnictví Spojených států. Testy ukázaly, že R-73 byla lepší než americká AIM-9M Sidewinder. Ve srovnání s variantou Sidewinder M prokázala R-73 větší manévrovatelnost a lepší schopnosti zaměřování a sledování cílů. Její výkon se však zhoršoval v oblačných podmínkách. Toto omezení vedlo k vývoji novějších infračervených raket krátkého doletu, jako jsou AIM-132 ASRAAM, IRIS-T, MICA IR, Python IV a AIM-9X, které byly všechny navrženy tak, aby překonaly R-73.

Raketa R-73 (AA-11 Archer)

Raketa R-73 se vyrábí od roku 1994 pod označením R-73M, známou také jako R-74EM, a do výzbroje Společenství nezávislých států (SNS) vstoupila v roce 1997. Tato modernizovaná střela byla navržena tak, aby odolala infračerveným protiopatřením (IRCCM). Je nesena letadly, jako jsou MiG-29, Su-27, Su-34 a Su-35, a lze ji nasadit i novějšími verzemi MiG-21, MiG-23, Su-24 a Su-25. Kromě toho je kompatibilní s ruskými útočnými vrtulníky, včetně Mil Mi-24, Mil Mi-28 a Kamov Ka-50. Indie se také snaží integrovat tuto střelu do svých lehkých bojových letadel.

V roce 2009 byla představena verze s názvem RVV-MD jako exportní model R-74 (izdělije 740). Očekává se, že tyto střely doplní dřívější varianty R-73, které jsou stále v provozu.

Vylepšená verze byla představena v roce 2016 pod názvem R-74M (izdělije 750). Tento model je vybaven plně digitálními, přeprogramovatelnými systémy a je určen pro použití na pokročilých stíhačkách, jako jsou MiG-35, MiG-29K/M/M2, Su-27SM, Su-30MK a Su-35S.

Obrázek střely RVV-MD, exportní verze R-74M, s infračerveným vyhledávačem v nose a řídicími ploutvemi.

Pokročilejší verze s označením R-74M2 (izdělije 760) byla vyvinuta speciálně pro stíhací letoun páté generace Su-57. Tato střela je vybavena inerciálním navigačním systémem, má menší radarový průřez a rozpětí jejích kýl bylo zmenšeno na 434 milimetrů, aby se vešla do vnitřního zbraňového prostoru Su-57.

R-74M2 využívá technologii infračerveného protiopatření (IRCCM), která je navržena tak, aby dosahovala výkonu srovnatelného s raketami AIM-9X, IRIS-T a ASRAAM. Testování R-74M2 bylo dokončeno v roce 2019 a její exportní verze, známá jako RVV-MD2, byla představena v roce 2023.

Maketa RVV-MD2 na letecké show v Dubaji 2023

Futuristický projekt známý jako K-MD (izdělije 300) je v současné době ve vývoji jako raketa krátkého doletu vzduch-vzduch určená pro boj zblízka. Očekává se, že tato verze nakonec nahradí R-74M2.

Jemenská armáda má také variantu této střely s označením Thaqib-1, která byla upravena pro použití jako zbraň protiletadlové obrany. Tato verze byla Jemenem představena v březnu 2020 a údajně dosáhla několika úspěšných zachycení stíhacích letadel a dronů.

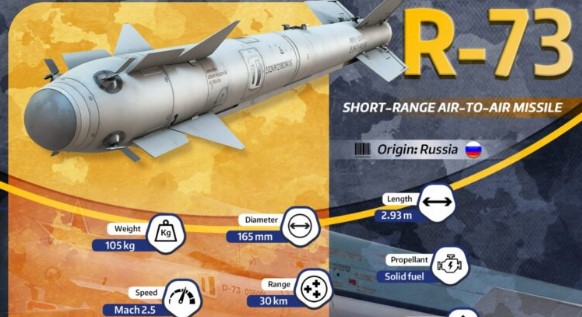

Specifikace střely vzduch-vzduch R-73

Typ: Raketa vzduch-vzduch krátkého doletu
Návrhář: Bývalý Sovětský svaz a Ruská federace
Výrobce: Vympel NPO
Rok konstrukce: 1973
Zařazení do služby: 1985
Délka: 2,93 metru
Rozpětí křídel: 0,51 metru (51 cm)
Průměr: 0,165 metru (16,5 cm)
Hmotnost: 105 kilogramů
Motor: Jednostupňový raketový motor na tuhé palivo
Dolet: Až 30 kilometrů
Rychlost: Maximální Mach 2,5
Hlavice: 7,4 kilogramu
Navádění: Pasivní infračervené navádění s bezkontaktní roznětkou Samonaváděcí
hlavice Úhel záměru mimo záměr: ±45° až ±75° v závislosti na variantě
Odpalovací platformy: MiG-29, Su-27, Su-34, Su-35; vybrané verze MiG-21, MiG-23, Su-24, Su-25 a Mil Mi-24, Mil Mi-28, Kamov Ka-50
